linea xs hp
tunableWhite

linea xs, das neue Niedervolt-Mitglied in unserem linea-Team, unserer Familie der linearen Fassadenleuchten. Der Neuling linea xs reiht sich nicht nur mit gleichen herausragenden Standard von hochwertigster Lichttechnik und Vielseitigkeit bei Abstrahlwinkeln nahtlos in die linea-Familie ein, sondern baut diesen Standard über zusätzliche Optionen, wie integrierbare lineare Raster oder Wabenraster zur bestmöglichen Entblendung, aus.

One-Block-Design steht für ein innovatives Konzept, bei dem das Gehäuse aus einem Teil gefertigt wird. Hierdurch wird die Anzahl an Dichtflächen, mögliche Schwachpunkte in der Gehäusekonstruktion, auf ein Minimum reduziert. Das Gehäuse wird aus ausgesuchten Materialen wie hochveredeltes Aluminiumstrangpressprofil und eisenoxidarmes vorgespanntes Glas gefertigt, die auch in den widrigsten Umgebungen eine lange Lebensdauer der Leuchte sicherstellt.

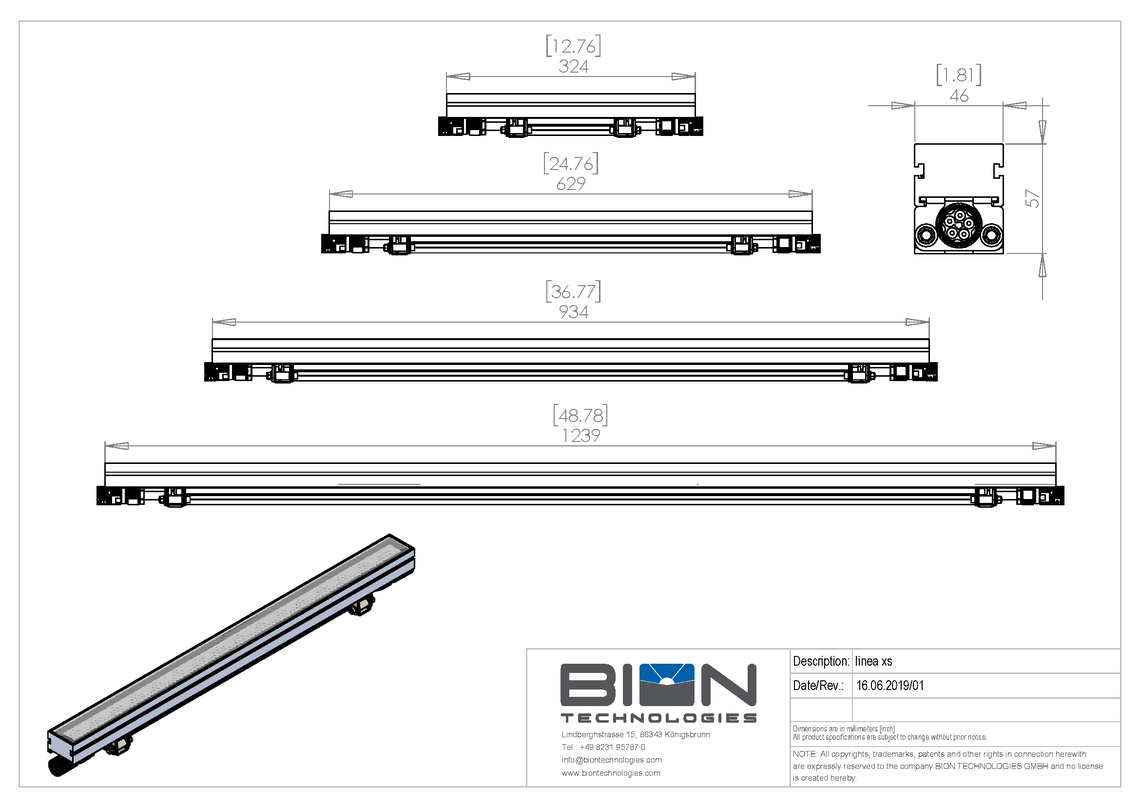

Abmessungen

46 mm x 57 mm [B x H]
1.80 in x 2.25 in [B x H]

Leuchtenlängen324 mm, 477 mm, 629 mm, 782 mm, 934 mm, 1087 mm, 1239 mm
12.76 in, 18.78 in, 24.77 in, 30.79 in, 36.78 in, 42.80 in, 48.78 in
Leuchtentyp
  tunableWhite
Farbtemperatur tunableWhite2200 K - 4000 K
* Projektbezogene Farbtemperaturbereiche für tunableWhite möglich.
Abstrahlwinkel
Lichtstrom
324 mm (12,76 in):750 lm
477 mm (18,78 in):1125 lm
629 mm (24,77 in):1500 lm
782 mm (30,79 in):1875 lm
934 mm (36,78 in):2250 lm
1087 mm (42,80 in):2625 lm
1239 mm (48,78 in):3000 lm
Lichtquelle
324 mm (12,76 in):8
477 mm (18,78 in):12
629 mm (24,77 in):16
782 mm (30,79 in):20
934 mm (36,78 in):24
1087 mm (42,80 in):28
1239 mm (48,78 in):32
Entblendungoptional:

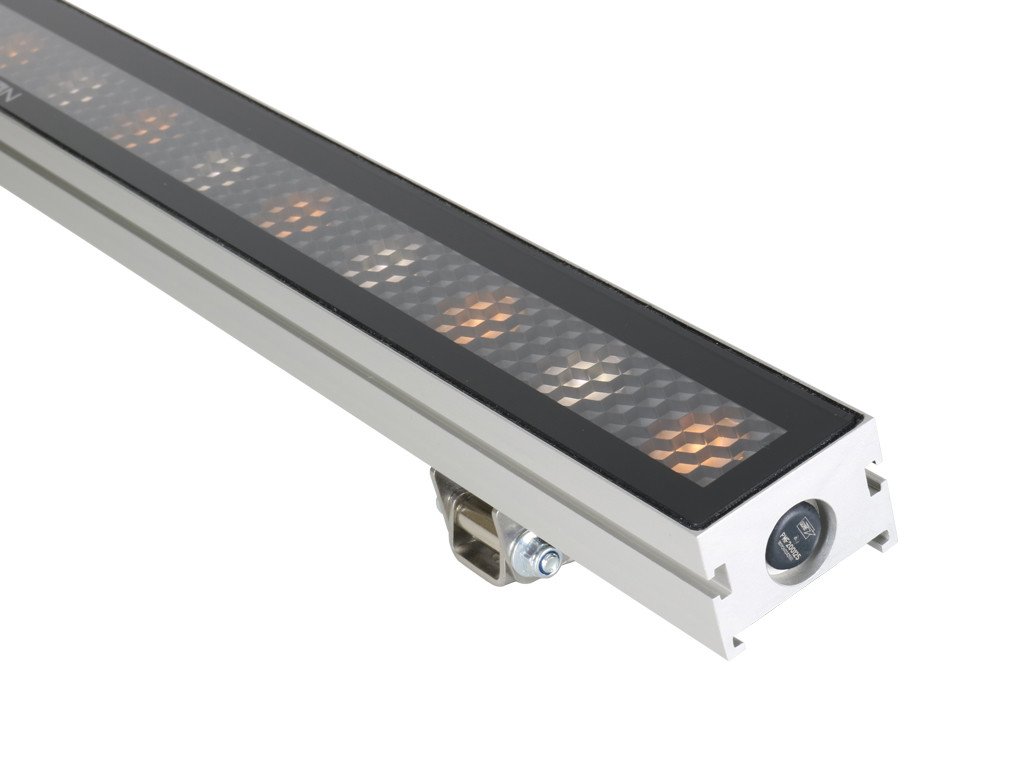

  • internes Wabenraster
  • internes lineares Entblendungsraster
LED-Binning
MacAdam-Ellipsen Binning3
SteuerungDALI, DMX
Eingangsspannung
Netzteil: Extern | 36 VDC
Wirkleistungsaufnahme
324 mm(12,76 in):  Max. 14 W
477 mm(18,78 in):  Max. 21 W
629 mm(24,77 in):  Max. 28 W
782 mm(30,79 in):  Max. 35 W
934 mm(36,78 in):  Max. 42 W
1087 mm(42,80 in):  Max. 49 W
1239 mm(48,78 in):  Max. 56 W
SchutzklasseII
Lagertemperatur-40 °C / +80 °C | -40 °F / +176 °F
Betriebstemperaturbereich-40 °C / +40 °C | -40 °F / +104 °F
Einschalttemperatur-25 °C / +40 °C | -13 °F / +104 °F
Lebensdauer [L70]65’000 h @ 25 °C (77 °F) | 40‘000 h @ 40 °C (104 °F)
GehäuseAluminum-Strangpressprofil
Gehäusefarbe(n)
Aluminium
Aluminium natur eloxiert (Standard)
Schwarz
Schwarz eloxiert
LinseGehärtetes Sicherheitsglas, extra weiß
Gewicht
324 mm (12.76 in): 1,5 kg(3.31 lbs)
629 mm (24.77 in): 2,1 kg(4.63 lbs)
934 mm (36.78 in): 3,2 kg(7.05 lbs)
1239 mm (48.78 in): 4,4 kg(9.70 lbs)
SchutzartIP66
Umgebung
SchlagschutzIK08
Zulassungen

Zubehör

Schaltnetzteil ND Series
Schaltnetzteil ND Series
linea xs/xc Anschlusskabel
linea xs/xc Anschlusskabel
linea xs/xc Anschlusskit | SET
linea xs/xc Anschlusskit | SET
linea xs/xc Verbindungskabel
linea xs/xc Verbindungskabel
linea xs/xc Verbindungskit | SET
linea xs/xc Verbindungskit | SET

Ihr Bestellcode:

  Anfrage senden Wenn das Feld Grün wird, ist Ihre Auswahl vollständig!

Bitte wählen Sie aus untenstehenden Feldern.

* Pflichtfelder

TYP - LICHTFARBE
  1. tunableWhite - 2200 K - 4000 K
DIMMUNG
  1. Dimmbar - DALI
  2. Dimmbar - DMX
LEUCHTENLäNGE
  1. 324 mm / 12.76 in
  2. 477 mm / 18.78 in
  3. 629 mm / 24.77 in
  4. 782 mm / 30.79 in
  5. 934 mm / 36.78 in
  6. 1087 mm / 42.80 in
  7. 1239 mm / 48.78 in
ABSTRAHLUNG
  1. 8° x 8°
  2. 10° x 10°
  3. 23° x 23°
  4. 43° x 43°
  5. 8° x 31°
  6. 10° x 42°
  7. 12° x 60°
  8. 14° x 100°
  9. 30° x 60°
  10. 60° x 30°
GEHäUSEFARBE
  1. AA - Aluminium natur eloxiert (Standard)
  2. BA - Schwarz eloxiert
ENTBLENDUNG
  1. OP - Keine Entblendung
  2. HL - internes Wabenraster
  3. LL0 - internes lineares Entblendungsraster
VERDRAHTUNGSKONFIGURATION

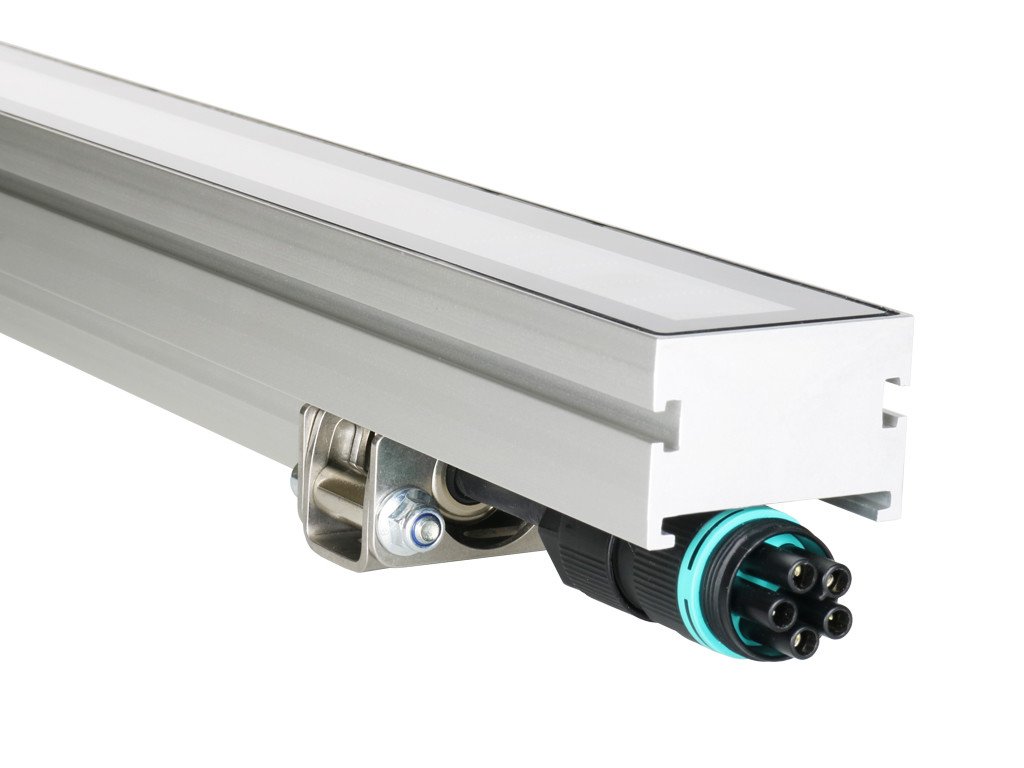

  1. IOCC - IN/OUT mit Steckverbindung
  2. IXCX - nur IN mit Steckverbindung
  3. IOOC - IN offenes Ende / OUT Buchse
  4. IOOO - IN/OUT mit offenen Enden
  5. IXOX - nur IN mit offenen Enden
ANSCHLUSSLEITUNGSLäNGE
  1. ETE - Ende zu Ende- Verkabelung
  2. 003 - + 30 cm (ca. 1 ft)
  3. 006 - + 60 cm (ca. 2 ft)
  4. 009 - + 90 cm (ca. 3 ft)
  5. 012 - + 1,2 m (ca. 4 ft)
BEFESTIGUNGSOPTION
  1. ND - ohne Halter

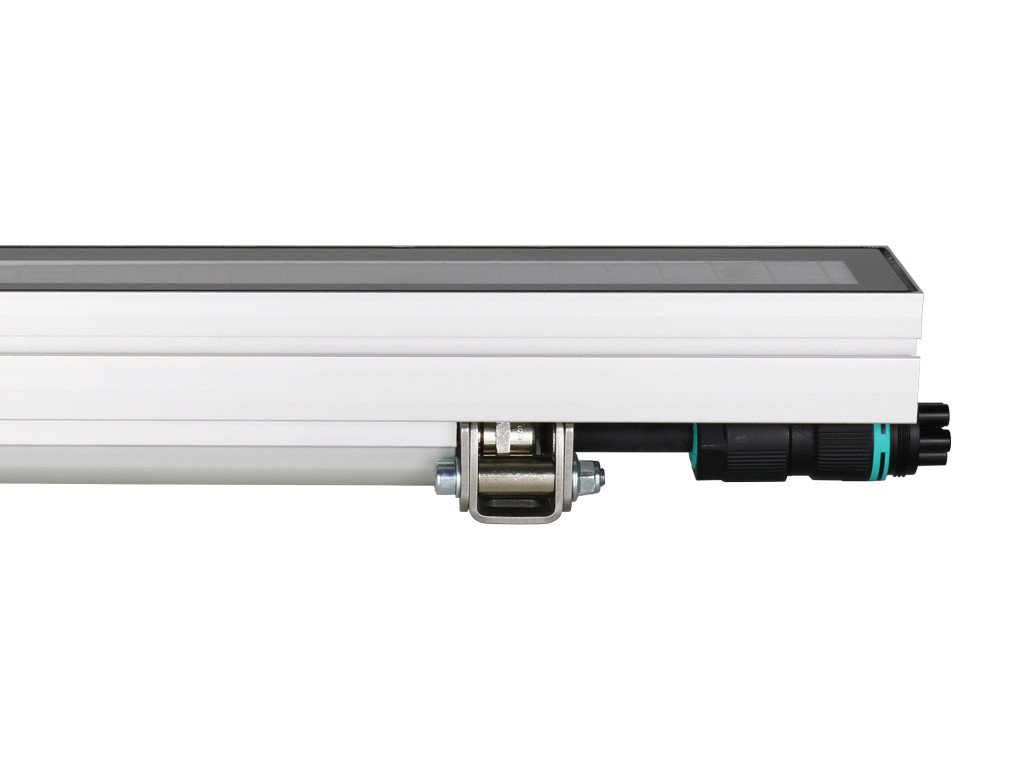

  2. BS - Universalhalterung
