tellus m hpq

tellus m hpq
pureWhite

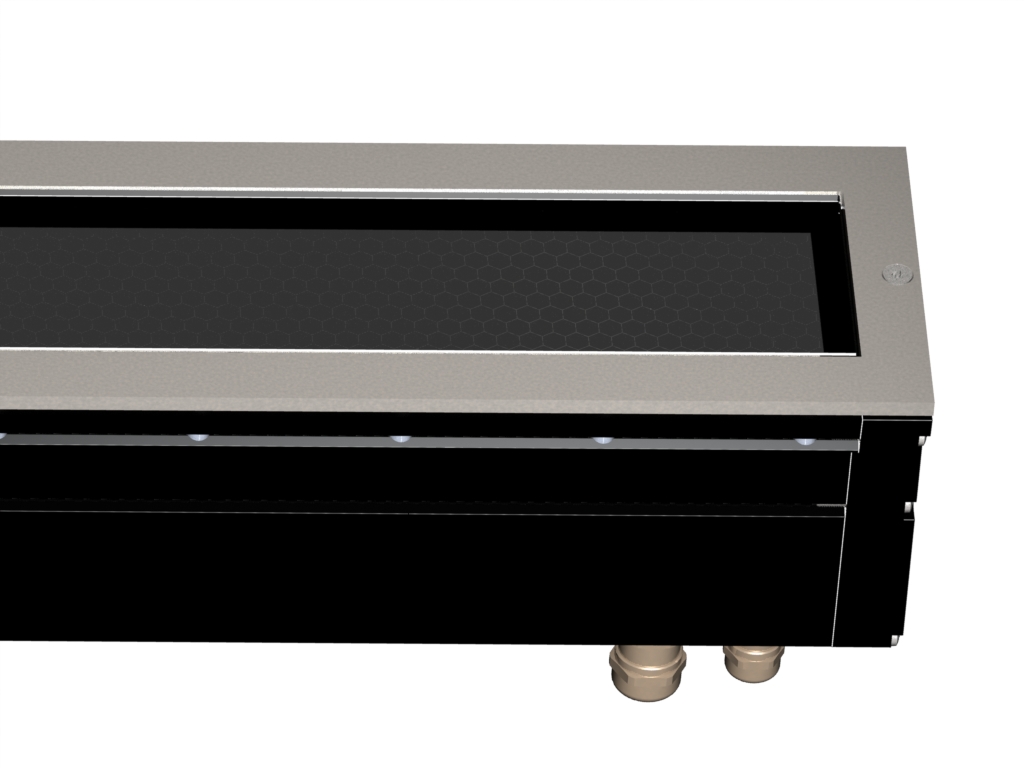

Die Bodeneinbauleuchte für architektonisches Licht mit maximalem Lichtoutput

Durch die Lichtleistung von bis zu 8800 lm begründet die Bodeneinbauleuchte tellus m hp eine neue Klasse im Bereich der Bodeneinbauleuchten. Zusätzlich überzeugt die Leuchte mit Farbwiedergabewerten von meist über 80, teilweise sogar höher 95. Die, für diese lichttechnischen Eckdaten, baulich-minimalistische Leuchte ist in vier verschiedenen Längen von 345 mm bis 1260 mm lieferbar.

Quicklinks

Abmessungen

110 mm x 110 mm [B x H]
4.33 in x 4.33 in [B x H]
Leuchtenlängen345 mm, 650 mm, 955 mm
13.59 in, 25.60 in, 37.60 in
Leuchtentyp
  pureWhite
pureWhite Farbtemperaturen2700 K, 3000 K, 3500 K, 4000 K
* Projektbezogene Farbtemperaturen für pureWhite möglich.
Abstrahlwinkel
Lichtstrom
345 mm (13,59 in):2200 lm
650 mm (25,60 in):4400 lm
955 mm (37,60 in):6600 lm
Lichtquelle
345 mm (13,59 in):4
650 mm (25,60 in):8
955 mm (37,60 in):12
Farbwiedergabeindex

Warm White, Neutral White: Ra > 80
Cool White: Ra > 70
EntblendungWabenstruktur
LED-Binning
MacAdam-Ellipsen Binning3
DimmungNicht dimmbar
Eingangsspannung
Netzteil: Intern | 100 - 240, 277 VAC (50 - 60 Hz) | 127 - 431 VDC
Wirkleistungsaufnahme
345 mm(13,59 in):  Max. 25 W
650 mm(25,60 in):  Max. 50 W
955 mm(37,60 in):  Max. 75 W
SchutzklasseI
Einschaltstrom@230V:
345 mm (13,59 in): Kaltstart 60A(tDauer=540µs gemessen an 50% Ipeak)
650 mm (25,60 in): Kaltstart 60A(tDauer=540µs gemessen an 50% Ipeak)
955 mm (37,60 in): Kaltstart 120A(tDauer=540µs gemessen an 50% Ipeak)
@110V:
345 mm (13,59 in): Kaltstart 29A(tDauer=540µs gemessen an 50% Ipeak)
650 mm (25,60 in): Kaltstart 29A(tDauer=540µs gemessen an 50% Ipeak)
955 mm (37,60 in): Kaltstart 58A(tDauer=540µs gemessen an 50% Ipeak)
Lagertemperatur-40 °C / +80 °C | -40 °F / +176 °F
Betriebstemperaturbereich-40 °C / +40 °C | -40 °F / +104 °F
Einschalttemperatur-25 °C / +40 °C | -13 °F / +104 °F
Lebensdauer [L70]65’000 h @ 25 °C (77 °F) | 40‘000 h @ 40 °C (104 °F)
LED-KlasseKlasse 2 LED Produkt
GehäuseAluminium-Strangpressprofil
Gehäusefarbe(n)Schwarz eloxiert
LinseGehärtetes Sicherheitsglas
RahmenEdelstahl
Gewicht
345 mm / 13.58 in: 5 kg(11.02 lbs)-
650 mm / 25.59 in: 8 kg(17.64 lbs)-
955 mm / 37.60 in: 11 kg(24.25 lbs)-
Druckbelastung500 kg | 1100 lbs
SchutzartIP67
Umgebung
SchlagschutzIK09
Zulassungen

Zubehör

tellus m Installationsgehäuse
tellus m Installationsgehäuse
Gelgefüllte Kabelmuffe
Gelgefüllte Kabelmuffe

Produktdaten

Photometrische Daten

sonstige Downloads

Ihr Bestellcode:

  Anfrage senden Wenn das Feld Grün wird, ist Ihre Auswahl vollständig!

Bitte wählen Sie aus untenstehenden Feldern.

* Pflichtfelder

TYP - LICHTFARBE
  1. pureWhite - 2700 K
  2. pureWhite - 3000 K
  3. pureWhite - 3500 K
  4. pureWhite - 4000 K
DIMMUNG
  1. Nicht dimmbar
LEUCHTENLäNGE
  1. 345 mm / 13.59 in
  2. 650 mm / 25.60 in
  3. 955 mm / 37.60 in
ABSTRAHLUNG
  1. 10° x 10°
  2. 22° x 22°
  3. 34° x 34°
  4. 60° x 60°
  5. 8° x 31°
  6. 10° x 40°
  7. 12° x 60°
  8. 12° x 90°
  9. 30° x 60°
  10. 30° x 58° (Tilt C0: -14°)
  11. 30° x 11° (Tilt C0: -14°)
WIRING
  1. CE - Europa
  2. ETL - Nord Amerika
ENTBLENDUNG
  1. OP - Keine Entblendung
  2. HL - Wabenraster
  3. LL17 - Linearraster 17°
  4. LL00 - Linearraster 0°
  5. CGC - kundenspezifische Entblendung

LL17 nur in Verbindung mit Abstrahlwinkel WWW oder WWN

Lasttabelle 230 V

Maximal empfohlene Anzahl Leuchten je Leitungsschutzschalter.

230 VB10B16C10C16D10D16
345 mm (13.59 in)2336712
650 mm (25.60 in)2336712
955 mm (37.60 in)111336

Lasttabelle 110 V

Maximal empfohlene Anzahl Leuchten je Leitungsschutzschalter.

110 VB10B16C10C16D10D16
345 mm (13.59 in)111336
650 mm (25.60 in)111336
955 mm (37.60 in)111113
