tellus m eco

tellus m eco
pureWhite | pureColor

Die vielseitige Bodeneinbauleuchte für architektonisches Licht

Die Minimierung der Einbautiefe, unter Beibehaltung aller technischen Notwendigkeiten einer echten Bodeneinbauleuchte, stand bei der Entwicklung der tellus m im Vordergrund. Alle Netzteile und Steuerungskomponenten wurden in der Leuchte untergebracht – eine kompakte All-in-one Lösung. Neben den neun Abstrahlwinkelvariationen ist die tellus m auch durch die Flexibilität in der LED-Bestückung höchst vielseitig, da nahezu alle Farbtemperaturbestückungen realisiert werden können.

Bilder

Quicklinks

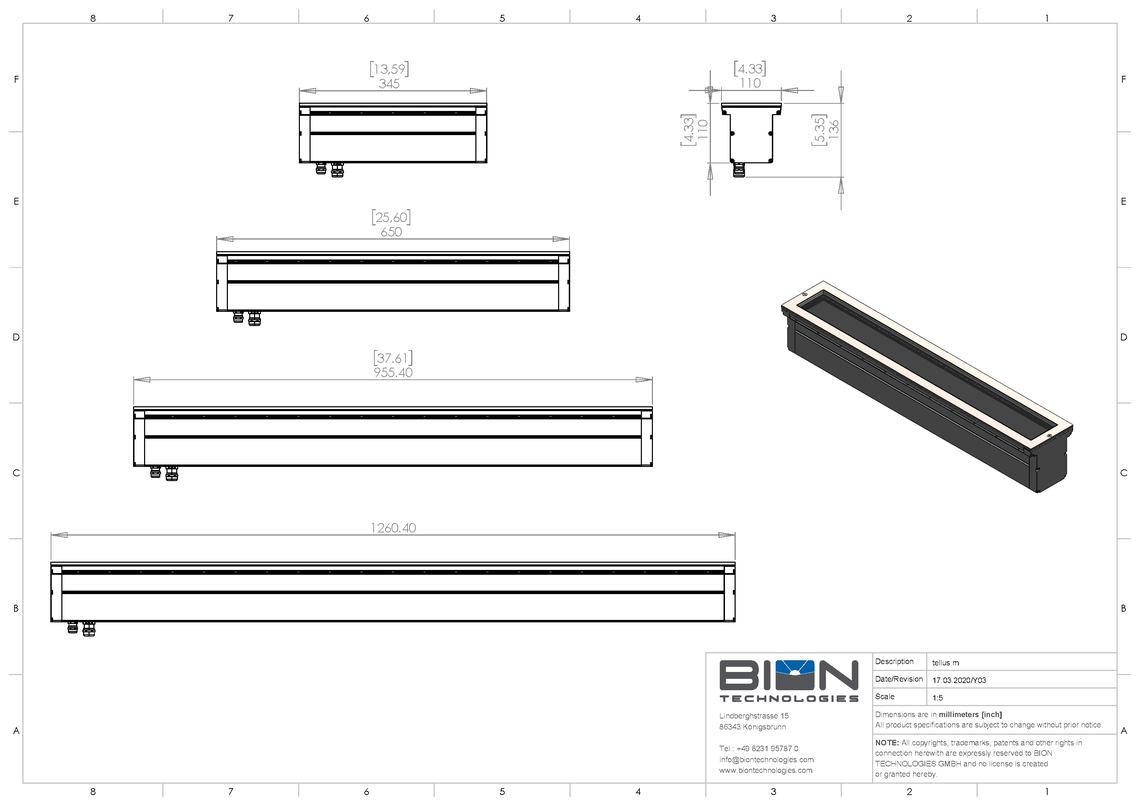

Abmessungen

110 mm x 110 mm [B x H]
4.33 in x 4.33 in [B x H]
Leuchtenlängen345 mm, 650 mm, 955 mm, 1260 mm
13.59 in, 25.60 in, 37.60 in, 49.61 in
Leuchtentyp
  pureWhite
  pureColor
pureWhite Farbtemperaturen2700 K, 3000 K, 3500 K, 4000 K
* Projektbezogene Farbtemperaturen für pureWhite möglich.
pureColor LED-FarbenRot, Grün, Blau, Amber
* Projektbezogene LED-Farben für pureColor möglich.
Abstrahlwinkel
Lichtstrom
345 mm (13,59 in):937 lm
650 mm (25,60 in):1874 lm
955 mm (37,60 in):2811 lm
1260 mm (49,61 in):3748 lm

pureColor rot: 450 lm/ft
pureColor grün: 825 lm/ft
pureColor blau: 365 lm/ft
pureColor amber: 784 lm/ft
Lichtquelle
345 mm (13,59 in):8
650 mm (25,60 in):16
955 mm (37,60 in):24
1260 mm (49,61 in):32
Farbwiedergabeindex

Ra >= 80

EntblendungWabenstruktur
LED-Binning
MacAdam-Ellipsen Binning3
DimmungNicht dimmbar | Dimmbar (DALI , DMX , IOT , 0 - 10 V)
Eingangsspannung
Netzteil: Intern | 100 - 240, 277 VAC (50 - 60 Hz) | 127 - 431 VDC
Wirkleistungsaufnahme
345 mm(13,59 in):  Max. 14 W
650 mm(25,60 in):  Max. 28 W
955 mm(37,60 in):  Max. 42 W
1260 mm(49,61 in):  Max. 56 W
Blindleistungskompensation0,9
SchutzklasseII
Einschaltstrom@230V:
220 mm (8,67 in): Kaltstart 50A(tDauer=210µs gemessen an 50% Ipeak)
345 mm (13,59 in): Kaltstart 50A(tDauer=210µs gemessen an 50% Ipeak)
650 mm (25,60 in): Kaltstart 50A(tDauer=210µs gemessen an 50% Ipeak)
955 mm (37,60 in): Kaltstart 55A(tDauer=270µs gemessen an 50% Ipeak)
1260 mm (49,61 in): Kaltstart 70A(tDauer=435µs gemessen an 50% Ipeak)

@110V:
220 mm (8,67 in): Kaltstart 24A(tDauer=210µs gemessen an 50% Ipeak)
345 mm (13,59 in): Kaltstart 24A(tDauer=210µs gemessen an 50% Ipeak)
650 mm (25,60 in): Kaltstart 24A(tDauer=210µs gemessen an 50% Ipeak)
955 mm (37,60 in): Kaltstart 27A(tDauer=270µs gemessen an 50% Ipeak)
1260 mm (49,61 in): Kaltstart 34A(tDauer=435µs gemessen an 50% Ipeak)
Lagertemperatur-40 °C / +80 °C | -40 °F / +176 °F
Betriebstemperaturbereich-40 °C / +40 °C | -40 °F / +104 °F
Einschalttemperatur-25 °C / +40 °C | -13 °F / +104 °F
Lebensdauer [L70]65’000 h @ 25 °C (77 °F) | 40‘000 h @ 40 °C (104 °F)
LED-KlasseKlasse 2 LED Produkt
GehäuseAluminium-Strangpressprofil
Gehäusefarbe(n)Schwarz eloxiert
Linse

Gehärtetes Sicherheitsglas
Markerlight rutschhemmendes Sicherheitsglas: Transluzenz 50%
RahmenEdelstahl
Gewicht
345 mm / 13.58 in: 4,5 kg(9.92 lbs)
650 mm / 25.59 in: 7,5 kg(16.53 lbs)
955 mm / 37.60 in: 10,5 kg(23.15 lbs)
1260 mm / 49.61 in: 14 kg(30.86 lbs)
Druckbelastung500 kg | 1100 lbs
SchutzartIP67
Umgebung
SchlagschutzIK09
Zulassungen

Zubehör

tellus m Installationsgehäuse
tellus m Installationsgehäuse
Gelgefüllte Kabelmuffe
Gelgefüllte Kabelmuffe

Produktdaten

Photometrische Daten

Ihr Bestellcode:

  Anfrage senden Wenn das Feld Grün wird, ist Ihre Auswahl vollständig!

Bitte wählen Sie aus untenstehenden Feldern.

* Pflichtfelder

TYP - LICHTFARBE
  1. pureWhite - 2700 K
  2. pureWhite - 3000 K
  3. pureWhite - 3500 K
  4. pureWhite - 4000 K
  5. pureColor - Rot
  6. pureColor - Grün
  7. pureColor - Blau
  8. pureColor - Amber
DIMMUNG
  1. Nicht dimmbar
  2. Dimmbar - DALI
  3. Dimmbar - DMX
  4. Dimmbar - IOT
  5. Dimmbar - 0 - 10 V
LEUCHTENLäNGE
  1. 345 mm / 13.59 in
  2. 650 mm / 25.60 in
  3. 955 mm / 37.60 in
  4. 1260 mm / 49.61 in
ABSTRAHLUNG
  1. 8° x 8°
  2. 10° x 10°
  3. 23° x 23°
  4. 43° x 43°
  5. 52° x 52°
  6. 8° x 31°
  7. 10° x 42°
  8. 12° x 60°
  9. 14° x 100°
  10. 30° x 58° (Tilt C0: -14°)
  11. 30° x 11° (Tilt C0: -14°)
  12. 110° x 110° Marker
WIRING
  1. CE - Europa
  2. ETL - Nord Amerika
ENTBLENDUNG
  1. OP - Keine Entblendung
  2. HL - Wabenraster
  3. LL17 - Linearraster 17°
  4. LL00 - Linearraster 0°
  5. CGC - kundenspezifische Entblendung

LL17 nur in Verbindung mit Abstrahlwinkel WWW oder WWN

Lasttabelle 230 V

Maximal empfohlene Anzahl Leuchten je Leitungsschutzschalter.

230 VB10B16C10C16
1260 mm (49.61 in)46711
955 mm (37.60 in)46711
650 mm (25.59 in)59915
345 mm (13.58 in)59915
