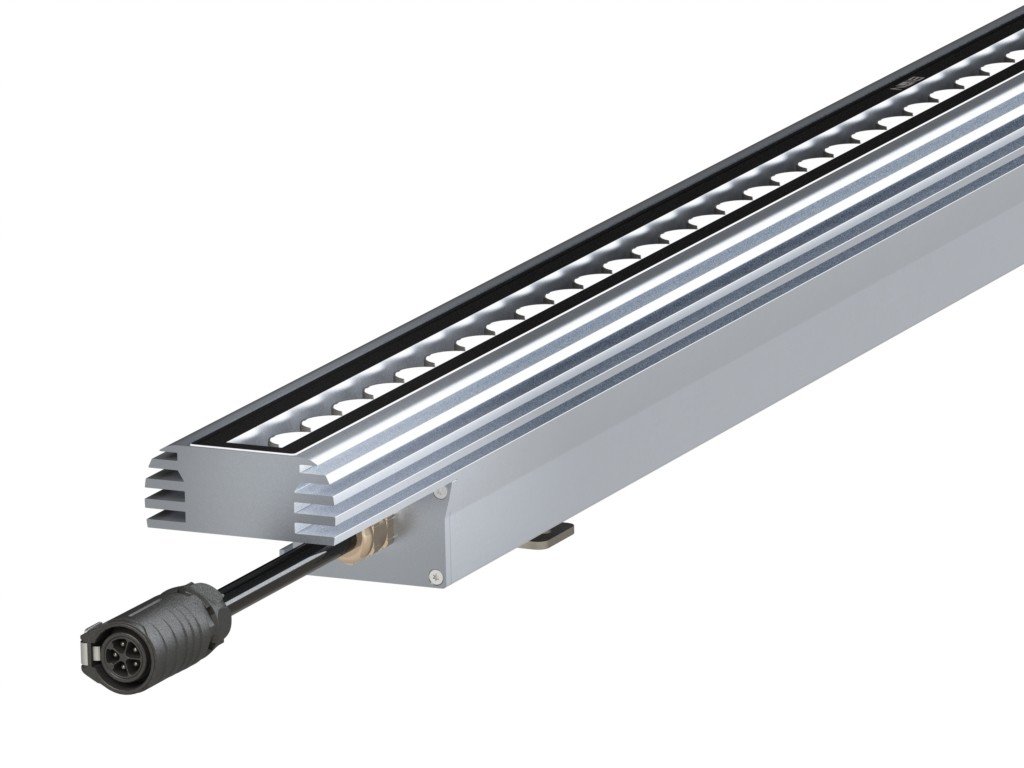

linea m hpc
RGBW

Mehr Lichteffekte durch erweiterte Steuermöglichkeit

Die Leuchte linea m hpC erweitert die Inszenierungsmöglichkeiten der linea m Familie um ein Vielfaches, da sich die Leuchte in Teileinheiten innerhalb der Leuchte ansteuern lässt. Somit lassen sich nicht nur Effekte von Leuchte zu Leuchte, sondern auch feingliedrig innerhalb der Leuchte erzeugen. Hierdurch lassen sich weichste Farbverläufe von zum Beispiel Dunkelblau zu Cyan darstellen. Eine Leuchte für höchste Ansprüche an Steuerbarkeit und Lichttechnik.

Abmessungen

75 mm x 71 mm [B x H]
2.95 in x 2.80 in [B x H]

Leuchtenlängen629 mm, 934 mm, 1239 mm
24.77 in, 36.78 in, 48.78 in
Leuchtentyp
  RGBW
Farbtemperatur W-Kanal2200 K, 2700 K, 3000 K, 4000 K
* Projektbezogene LED-Farben für RGBW/RGB möglich.
Abstrahlwinkel
Lichtstrom
629 mm (24,77 in):1764 lm
934 mm (36,78 in):2646 lm
1239 mm (48,78 in):3528 lm
Lichtquelle
629 mm (24,77 in):24
934 mm (36,78 in):36
1239 mm (48,78 in):48
FarbwiedergabeindexRa >= 80
Entblendungoptional:
  • internes Wabenraster
  • internes lineares Entblendungsraster
LED-Binning
MacAdam-Ellipsen Binning3
SteuerungDMX
Steuerbar in Teilsegmenten
Eingangsspannung
Netzteil: Intern | 100 - 240, 277 VAC (50 - 60 Hz) | 127 - 431 VDC
Wirkleistungsaufnahme
629 mm(24,77 in):  Max. 42 W
934 mm(36,78 in):  Max. 63 W
1239 mm(48,78 in):  Max. 84 W
Blindleistungskompensation

629 mm (24.77 in):
>= 0,97 @ 110 VAC (max. Leistungsabgabe)
>= 0,95 @ 230 VAC (max. Leistungsabgabe)
>= 0,92 @ 277 VAC (max. Leistungsabgabe)

934 mm, 1239 mm (36.78 in, 48.78 in):
>= 0,98 @ 110 VAC (max. Leistungsabgabe)
>= 0,93 @ 230 VAC (max. Leistungsabgabe)
>= 0,90 @ 277 VAC (max. Leistungsabgabe)

SchutzklasseI
Einschaltstrom

629 mm (24.77 in):
55 A 270 µs 50% peak @ 230 VAC

934 mm, 1239 mm (36.78 in, 48.78 in):
75 A @ 110 / 240 VAC

Lagertemperatur-40 °C / +80 °C | -40 °F / +176 °F
Betriebstemperaturbereich-40 °C / +40 °C | -40 °F / +104 °F
Einschalttemperatur-25 °C / +40 °C | -13 °F / +104 °F
Lebensdauer [L70]65’000 h @ 25 °C (77 °F) | 40‘000 h @ 40 °C (104 °F)
LED-KlasseKlasse 2 LED-Produkt
GehäuseAluminium
Gehäusefarbe(n)
Aluminium
Aluminium natur eloxiert (Standard)
Schwarz
Schwarz eloxiert
LinseGehärtetes Sicherheitsglas, extra weiß
SchutzartIP66
Umgebung
SchlagschutzIK07
Zulassungen

Zubehör

linea m Anschlusskabel
linea m Anschlusskabel
linea m Verbindungskabel
linea m Verbindungskabel

Ihr Bestellcode:

  Anfrage senden Wenn das Feld Grün wird, ist Ihre Auswahl vollständig!

Bitte wählen Sie aus untenstehenden Feldern.

* Pflichtfelder

TYP - LICHTFARBE
  1. RGBW - 2200 K
  2. RGBW - 2700 K
  3. RGBW - 3000 K
  4. RGBW - 4000 K
DIMMUNG
  1. Dimmbar - DMX
LEUCHTENLäNGE
  1. 629 mm / 24.77 in
  2. 934 mm / 36.78 in
  3. 1239 mm / 48.78 in
ABSTRAHLUNG
  1. 8° x 8°
  2. 10° x 10°
  3. 23° x 23°
  4. 43° x 43°
  5. 8° x 31°
  6. 10° x 42°
  7. 12° x 60°
  8. 14° x 100°
  9. 30° x 60°
WIRING
  1. CE - Europa
  2. ETL - Nord Amerika
GEHäUSEFARBE
  1. AA - Aluminium natur eloxiert (Standard)
  2. BA - Schwarz eloxiert
POSITION DES ANSCHLUSSKABELS
  1. L - Links
  2. R - Rechts
ANSCHLUSSLEITUNGSLäNGE
  1. ETE - Ende zu Ende- Verkabelung
  2. 003 - + 30 cm (ca. 1 ft)
  3. 006 - + 60 cm (ca. 2 ft)
  4. 009 - + 90 cm (ca. 3 ft)
  5. 012 - + 1,2 m (ca. 4 ft)
ENTBLENDUNG
  1. OP - Keine Entblendung
  2. HL - internes Wabenraster
  3. LL0 - internes lineares Entblendungsraster
BEFESTIGUNGSOPTION
  1. MX00 - Montagehalter Fix 0°
  2. MX20 - Montagehalter Fix 20°
  3. MSH - Befestigungsset Scharnier

Lasttabelle 230 V

Maximal empfohlene Anzahl Leuchten je Leitungsschutzschalter.

230 VB10B16C10C16
629 mm (24.77 in)-8-14
934 mm (36.78 in)-4-7
1239 mm (48.78 in)2447

Lasttabelle 110 V

Maximal empfohlene Anzahl Leuchten je Leitungsschutzschalter.

110 VB10B16C10C16
629 mm (24.77 in)-8-14
934 mm (36.78 in)-4-7
1239 mm (48.78 in)2447
